CNC Plazmavágók
Hullámos az él, csálé a méret, és minden alkatrésznél kézzel kell utómunkázni?
A kézi plazmázás határaiba előbb-utóbb mindenki belefut: egyenetlen sebesség, változó ívhossz, pontatlanság és rengeteg felesleges csiszolás. A CNC plazmavágó ezt veszi le a válladról, nemcsak gyorsabb lesz, de akárhányszor megismételhető is.
Sokan ott akadnak el, hogy nem tudják, milyen gép kell valójában:
- miért görbül el a lemez a hőtől, és milyen asztal kell hozzá,
- milyen vastagságnál kezd el “szétesni” a minőség a jelenlegi módszerrel,
- mennyi időt és pénzt visz el a kézi igazítás,
- kell-e vízasztal a füst és hő miatt, vagy elég a száraz elszívás,
- milyen teljesítményű áramforrás ad stabil, szép vágási élt,
- mikor térül meg egy gép a jelenlegi gyártási volumen mellett.
Ezen az oldalon át tudod nézni az alap típusokat, de egy jó plazmarendszert mindig a feladathoz kell igazítani. Átnézzük együtt, milyen anyagvastagsággal, óraszámmal, műhelykörnyezettel dolgozol, és összeállítom a neked való konfigurációt. Felesleges extrák nélkül, de mindennel, ami kell, hogy stabilan, utómunka nélkül termelj.
- Elérhető CNC plazmavágó Típusok
SYRIUS SPARKCUT CNC plazmavágó asztal
RÖVID LEÍRÁS
A SYRIUS SPARKCUT egy kompakt, intelligens CNC plazmavágó asztal, amelyet kisebb műhelyek, egyedi gyártás és precíz fémmegmunkálás számára terveztek. A modern vezérlés, a gyors mozgás és a magas pontosság lehetővé teszi különböző fém alkatrészek hatékony és tiszta vágását.
A gép ideális választás kis alkatrészek gyártásához, dekorációs elemekhez és egyedi fémmunkákhoz.
FŐ ELŐNYÖK
Kompakt kialakítás
Kis helyen is elfér, műhelybarát méret
CNC automatizálás
Gyors és pontos vágás emberi hiba nélkül
Egyszerű használat
Beépített alakzat könyvtár
Magas pontosság
<0.2 mm precizitás
Megfizethető megoldás
Ideális belépő CNC rendszer
VÁGÁSI LEHETŐSÉGEK
Plazmavágás
Fémlemezek gyors és tiszta vágásához
Alakzatvágás
48 előre beépített forma
Egyedi tervek
USB-n keresztül importálható rajzok
KIEMELT FUNKCIÓK
• Beépített alakzatkönyvtár (48 forma)
• USB import egyedi rajzokhoz
• Smart Step meghajtás
• Golyósorsó + fogasszíj hajtás
• Stabil mozgás, minimális rezgés
• Egyenletes, tiszta vágási felület
• Többnyelvű kezelőfelület
(magyar is elérhető)
TELJESÍTMÉNY ÉS MŰKÖDÉS
A 1–6000 mm/perc mozgási sebesség és a <0,2 mm pontosság biztosítja a gyors és precíz vágást. A stabil mechanikai kialakítás csökkenti a rezgést, így kiváló minőségű vágási felület érhető el.
VÁLASZTHATÓ MÉRETEK
• 600 × 600 mm
• 600 × 1200 mm
KINEK AJÁNLJUK
• Kis fémipari műhelyeknek
• Egyedi gyártóknak
• Lakatosoknak
• Dekorációs elemek készítéséhez
• CNC kezdőknek és haladóknak
Műszaki adatok megjelenítése
| Vágási terület | 600×600 mm / 600×1200 mm |
| Gép méret | 870×920 mm / 920×1470 mm |
| Tápfeszültség | 110V / 230V |
| Frekvencia | 50/60 Hz |
| Vágási mód | Plazmavágás |
| Meghajtás | Smart Step motorok |
| Sebesség | 1 – 6000 mm/perc |
| Pontosság | < 0.2 mm |
| Alakzat könyvtár | Igen |
| Működési hőmérséklet | 1 – 40°C |
| Nyelv | Többnyelvű (magyar is) |
SYRIUS MINICUT CNC 1530 láng és plazmavágó rendszer
RÖVID LEÍRÁS
A SYRIUS MINICUT CNC egy ipari kivitelű láng- és plazmavágó rendszer, amely nagy méretű fémlemezek precíz és hatékony vágására lett tervezve. A robusztus mechanikai felépítés, a pontos lineáris vezetés és az intelligens vezérlés biztosítja a stabil működést és a magas vágási minőséget.
A rendszer moduláris felépítésének köszönhetően a vágási hossz akár 15 méterig bővíthető, így ideális megoldás ipari gyártáshoz és nagy volumenű munkákhoz.
FŐ ELŐNYÖK
Plazma + lángvágás egy gépben
Széles felhasználási lehetőség
Ipari méret és bővíthetőség
Akár 15 méteres vágási hossz
Magas pontosság
0,3 mm precizitás
Automatikus magasságállítás (THC)
Egyenletes vágási minőség
Robusztus kialakítás
Folyamatos üzemre tervezve
VÁGÁSI LEHETŐSÉGEK
Plazmavágás
Gyors, precíz vágás vékonyabb anyagokhoz
Lángvágás
Vastagabb acéllemezekhez
Automatizált CNC vágás
Komplex formák és sorozatgyártás
KIEMELT FUNKCIÓK
• Új generációs THC (automata pisztoly magasságállítás)
• Precíziós lineáris sínrendszer
• Fogasléc meghajtás
• Stabil, rezgésmentes mozgás
• NC fájl import/export
• Automata és tesztvágás
• Vágatkompenzáció és tükrözés
• Beépített NC kód szerkesztés
• Vészleállító rendszer
• Csatlakoztatható elszívó rendszer
ADATKEZELÉS ÉS HASZNÁLAT
Egyszerű adatimport és -export USB porton keresztül
Gyors és stabil működés bármilyen külső plazmaáramforrással
A rendszer kompatibilis külső sűrített levegős plazmaforrásokkal (bármilyen márka), így rugalmasan illeszthető meglévő műhelyi környezethez.
MŰKÖDÉSI FOLYAMAT
A gép használata egyszerű, néhány lépésben elvégezhető:
- Telepítse a szoftvert a számítógépre
- Konvertálja a DXF fájlokat NC formátumba
- Másolja az NC programot USB-re
- Töltse be a programot a gépbe
- Indítsa el a vágást
MÉRET ÉS BŐVÍTHETŐSÉG
Standard vágási terület
1500 × 3000 mm
Választható szélesség
1500 / 1800 / 2000 mm
Választható hossz
3500 mm – 15 000 mm (bővíthető)
TELJESÍTMÉNY ÉS MŰKÖDÉS
A rendszer akár 4000 mm/perc vágási sebességet is elér (anyag és áramforrás függvényében). A lángvágás sebessége 0–1000 mm/perc tartományban mozog, így vastagabb anyagok feldolgozására is alkalmas.
A stabil mechanikai felépítés és a pontos vezérlés biztosítja a megbízható, folyamatos ipari működést.
KINEK AJÁNLJUK
• Ipari gyártóknak
• Acélszerkezet gyártóknak
• Nagy lemezmegmunkáló műhelyeknek
• Sorozatgyártáshoz
• CNC technológiát használó vállalkozásoknak
Műszaki adatok megjelenítése
| Tápfeszültség | 220V AC 50/60Hz |
| Vágási tartomány | 1500 × 3000 mm |
| Választható szélesség | 1500 / 1800 / 2000 mm |
| Választható hossz | 3500 – 15 000 mm |
| Pontosság | 0,3 mm |
| Vágási mód | Plazma / Láng |
| Égőgáz | Oxigén |
| Teljesítmény | 430 W |
| Kijelző | 7” LCD |
| Tömeg | 130 kg |
| Max. vágási sebesség | 4000 mm/perc |
| Lángvágás sebesség | 0 – 1000 mm/perc |
SYRIUS MIDICUT CNC láng és plazmavágó rendszer
RÖVID LEÍRÁS
A SYRIUS MIDICUT CNC egy ipari kivitelű láng- és plazmavágó rendszer, amely kiváló választás közepes méretű gyártási feladatokhoz és műhelyi felhasználásra. A stabil mechanikai felépítés, a precíz lineáris vezetés és az intelligens vezérlés biztosítja a pontos és hatékony vágást.
A rendszer modulárisan bővíthető, így rugalmasan alkalmazkodik a különböző gyártási igényekhez.
FŐ ELŐNYÖK
Plazma + lángvágás egy gépben
Széles felhasználási tartomány
Közepes ipari méret
5 méterig bővíthető vágási hossz
Magas vágási sebesség
Akár 8000 mm/perc
Automatikus magasságállítás (THC)
Precíz és egyenletes vágás
Stabil ipari kivitel
Folyamatos munkavégzéshez
VÁGÁSI LEHETŐSÉGEK
Plazmavágás
Max. 40 mm (áramforrástól függően)
Lángvágás
Max. 80 mm vastagságig
CNC automatizált vágás
Komplex formák és sorozatgyártás
KIEMELT FUNKCIÓK
• F2100 vezérlőrendszer
• Precíziós lineáris sínrendszer
• Fogasléc meghajtás
• Stabil és rezgésmentes működés
• THC automata pisztoly magasságállítás
• NC fájl import/export
• Automata és tesztvágás
• Vágatkompenzáció és tükrözés
• Vészleállító rendszer
• Távvezérlő a gyors beállításhoz
ADATKEZELÉS ÉS HASZNÁLAT
Egyszerű adatimport és -export USB porton keresztül
Gyors működés külső plazmaáramforrással (bármilyen márka)
MŰKÖDÉSI FOLYAMAT
- Telepítse a szoftvert a számítógépre
- Konvertálja a DXF fájlokat NC formátumba
- Másolja az NC programot USB-re
- Töltse be a programot a gépbe
- Indítsa el a vágást
MÉRET ÉS BŐVÍTHETŐSÉG
Standard vágási terület
1500 × 3000 mm
Választható szélesség
1500 / 1800 / 2000 mm
Választható hossz
3000 – 5000 mm
Max vágási terület
2000 × 5000 mm
TELJESÍTMÉNY ÉS MŰKÖDÉS
Maximális vágási sebesség
8000 mm/perc
Lángvágás sebesség
0 – 1000 mm/perc
Vágási pontosság
0,3 mm
KINEK AJÁNLJUK
• Közepes fémipari műhelyeknek
• Lakatos és szerkezetgyártóknak
• CNC technológiát használó vállalkozásoknak
• Sorozatgyártáshoz
• Haladó felhasználóknak
Műszaki adatok megjelenítése
| Tápfeszültség | 220V AC 50/60Hz |
| Vágási tartomány | 1500 × 3000 mm |
| Szélesség | 1500 / 1800 / 2000 mm |
| Hossz | 3000 – 5000 mm |
| Max terület | 2000 × 5000 mm |
| Vágási mód | Plazma / Láng |
| Plazmavágás | max. 40 mm |
| Lángvágás | max. 80 mm |
| Sebesség | 8000 mm/perc |
| Pontosság | 0,3 mm |
| Vezérlés | F2100 |
| Kijelző | 7” LCD |
| Égőgáz | Oxigén |

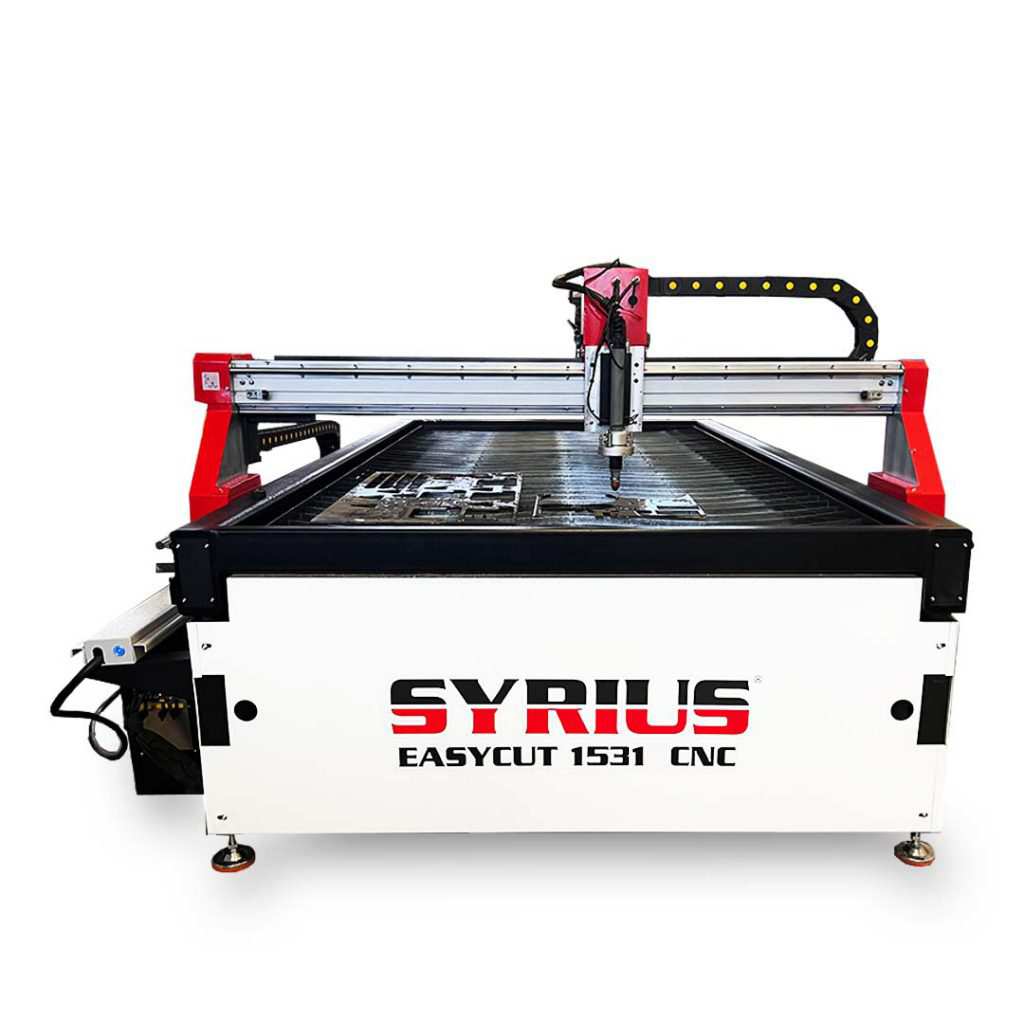

SYRIUS Easycut 1531 CNC plazmavágó asztal
RÖVID LEÍRÁS
A SYRIUS EASYCUT 1531 egy modern CNC plazmavágó asztal, amely nagy pontosságú és gyors fémmegmunkálást biztosít műhelyek és kisebb ipari felhasználás számára. A fejlett vezérlés, a szervó hajtás és az integrált THC rendszer együttesen stabil működést és kiváló vágási minőséget garantál.
A rendszer ideális választás lemezvágási feladatokhoz, egyedi gyártáshoz és kisebb sorozatgyártáshoz.
FŐ ELŐNYÖK
Nagy munkaterület
1500 × 3000 mm vágási tartomány
Magas sebesség
Akár 15 000 mm/perc mozgás
Precíz vágás
0,3 – 20 mm vastagság
Integrált THC vezérlés
Automatikus pisztoly magasságállítás
Smart Servo hajtás
Nagy pontosság és stabil mozgás
VÁGÁSI LEHETŐSÉGEK
Plazmavágás
0,3 – 20 mm vastagságig
CNC alakzatvágás
Automatizált, precíz formák
Egyedi tervek
DXF → NC konverzió
KIEMELT FUNKCIÓK
• iCNC vezérlő rendszer
• 7” érintőképernyő
• 24 előre beállított vágási minta
• NC kód olvasás (.TXT)
• Kerf kompenzáció
• Áramszünet utáni folytatás
• Referenciapont visszatérés
• Többnyelvű kezelőfelület (magyar is)
ADATKEZELÉS ÉS HASZNÁLAT
Egyszerű adatimport és -export USB porton keresztül
Kompatibilis külső plazmaáramforrásokkal
MŰKÖDÉSI FOLYAMAT
- Telepítse a szoftvert a számítógépre
- Konvertálja a DXF fájlokat NC formátumba
- Másolja az NC programot USB-re
- Töltse be a programot a gépbe
- Indítsa el a vágást
INTELLIGENS THC RENDSZER
Az ívfeszültség alapú THC automatikusan szabályozza a vágófej magasságát, így:
• egyenletes vágási minőség
• hosszabb fogyóeszköz élettartam
• pontos vágás vékony lemezeknél is
MECHANIKAI FELÉPÍTÉS
• Alumínium profilos Y tengely
• Fogasléc és fogaskerék hajtás
• Smart Servo motor (zárt szabályozás)
• Stabil, rezgésmentes működés
• 8 görgős Z tengely vezetés
• Gyorsbilincses rögzítés
VÍZMEDENCÉS ASZTAL
A vízmedencés kialakítás:
• csökkenti a port és füstöt
• javítja a munkakörnyezetet
• sok esetben kiváltja az elszívást
TELJESÍTMÉNY ÉS MŰKÖDÉS
Mozgási sebesség
0 – 15 000 mm/perc
Vágási sebesség
0 – 6000 mm/perc
Vágási vastagság
0,3 – 20 mm
KINEK AJÁNLJUK
• Fémipari műhelyeknek
• Lakatosoknak
• Egyedi gyártóknak
• Kisebb sorozatgyártáshoz
• CNC kezdőknek és haladóknak
Műszaki adatok megjelenítése
| Tápfeszültség | 1 fázis 230V |
| Teljesítmény | 460 W |
| Frekvencia | 50/60 Hz |
| Vágási tartomány | 1500 × 3000 mm |
| Mozgási sebesség | 0 – 15 000 mm/perc |
| Vágási sebesség | 0 – 6000 mm/perc |
| Vágási vastagság | 0,3 – 20 mm |
| Vágás mód | Plazma |
| THC | Ívfeszültség alapú |
| Hajtás | Smart Servo motor |
| Szoftver | FastCam Standard |
| Kijelző | 7” |

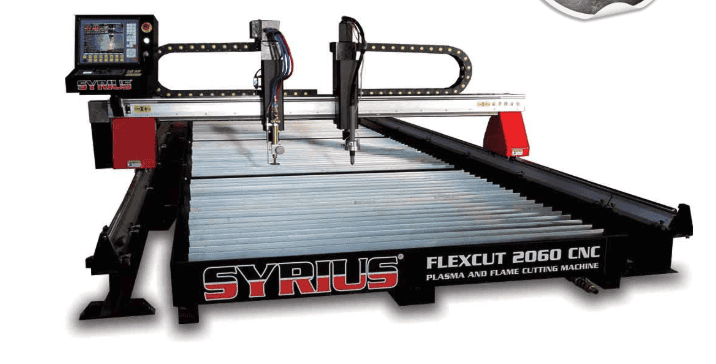

SYRIUS FLEXCUT CNC plazma és lángvágó asztal
RÖVID LEÍRÁS
A SYRIUS FLEXCUT CNC egy professzionális, ipari plazma- és lángvágó asztal, amely nagy méretű és nagy vastagságú fémek precíz és hatékony megmunkálására készült. A masszív acél szerkezet, a fejlett szervó hajtás és az intelligens vezérlés stabil működést és kiemelkedő vágási minőséget biztosít.
A rendszer teljes mértékben testreszabható, így ideális választás nagyüzemi gyártáshoz és komplex CNC feladatokhoz.
FŐ ELŐNYÖK
Plazma + lángvágás egy gépben
Teljes lefedettség minden anyagvastagsághoz
Ipari méret és bővíthetőség
Akár 15 méteres munkahossz
Extrém vágási kapacitás
Láng: akár 300 mm
Szervó meghajtás
Magas pontosság és stabilitás
Professzionális CNC rendszer
Haladó vezérlés és automatizálás
VÁGÁSI LEHETŐSÉGEK
Plazmavágás
Vékony és közepes vastagságú anyagokhoz
Lángvágás
Nagy vastagságú acélokhoz (akár 300 mm)
Automatizált CNC vágás
Komplex formák és ipari sorozatgyártás
KIEMELT FUNKCIÓK
• Automatikus magasságállítás (THC)
(plazma: ívfeszültség, láng: kapacitív)
• Kettős szervó meghajtás
(Panasonic rendszer – opcionális)
• Stabil acél főgerenda
• Precíz alumínium keresztgerenda
• G-kód szimuláció
• Kerf kompenzáció
• Több fájlformátum támogatás
• NC fájl import/export
• Beépített alakzat könyvtár
• Menüvezérelt kezelőfelület
MÉRET ÉS BŐVÍTHETŐSÉG
Alap méretek:
• 2000 × 3000 mm
• 2500 × 3000 mm
• 3000 × 3000 mm
Bővíthető hossz:
• 6000 mm
• 9000 mm
• 12000 mm
• 15000 mm
TELJESÍTMÉNY ÉS MŰKÖDÉS
Sebesség
0 – 10 000 mm/perc
Lángvágás sebesség
0 – 1000 mm/perc
Pontosság
< 0,5 mm
Vágási kapacitás
• Láng: 6 – 300 mm
• Plazma: áramforrástól függ
ADATKEZELÉS ÉS HASZNÁLAT
Egyszerű adatimport és -export USB porton keresztül
Kompatibilis külső plazmaáramforrásokkal
MŰKÖDÉSI FOLYAMAT
- Telepítse a szoftvert a számítógépre
- Konvertálja a DXF fájlokat NC formátumba
- Másolja az NC programot USB-re
- Töltse be a programot a gépbe
- Indítsa el a vágást
VÁGÁSI TECHNOLÓGIA
Plazmavágás esetén
Ívfeszültség alapú THC rendszer
Lángvágás esetén
Kapacitív magasságállítás
Opcionálisan:
Automatikus lánggyújtás
SZOFTVER ÉS VEZÉRLÉS
FastCam Standard vagy opcionálisan Libellula rendszer
• CAD/CAM kompatibilitás
• Terítékelés
• G-kód generálás
• Szimuláció
OPCIONÁLIS KIEGÉSZÍTŐK
• Panasonic szervó rendszer
• THC és ütközésgátló
• Plusz lángvágó tengely
• Automatikus gyújtás
KINEK AJÁNLJUK
• Nagy ipari gyártóknak
• Acélszerkezet gyártóknak
• Vastag anyagok vágásához
• CNC sorozatgyártáshoz
• Professzionális felhasználóknak
Műszaki adatok megjelenítése
| Vágási mód | Plazma / Láng |
| Pisztolyok | Plazma + láng |
| Meghajtás | Kettős szervó rendszer |
| THC | Plazma + láng magasságállítás |
| Lángvágás | 6 – 300 mm |
| Plazmavágás | Áramforrástól függ |
| Sebesség | 0 – 10 000 mm/perc |
| Pontosság | < 0,5 mm |
| Kijelző | 7” LCD |
| Tápfeszültség | 110V / 220V |
| Szoftver | FastCam / Libellula |

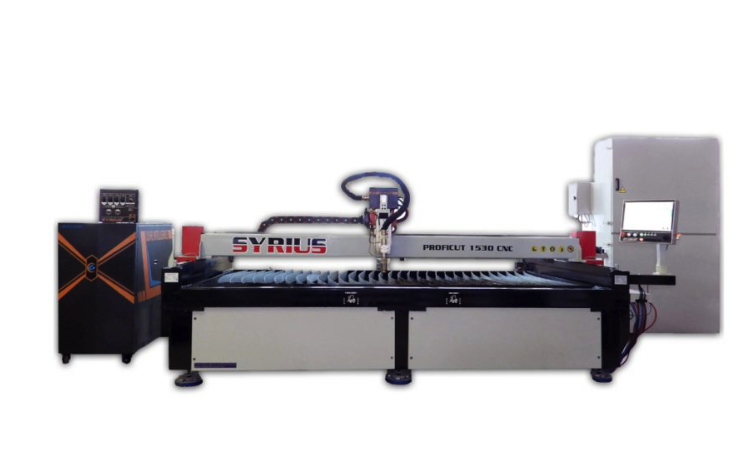

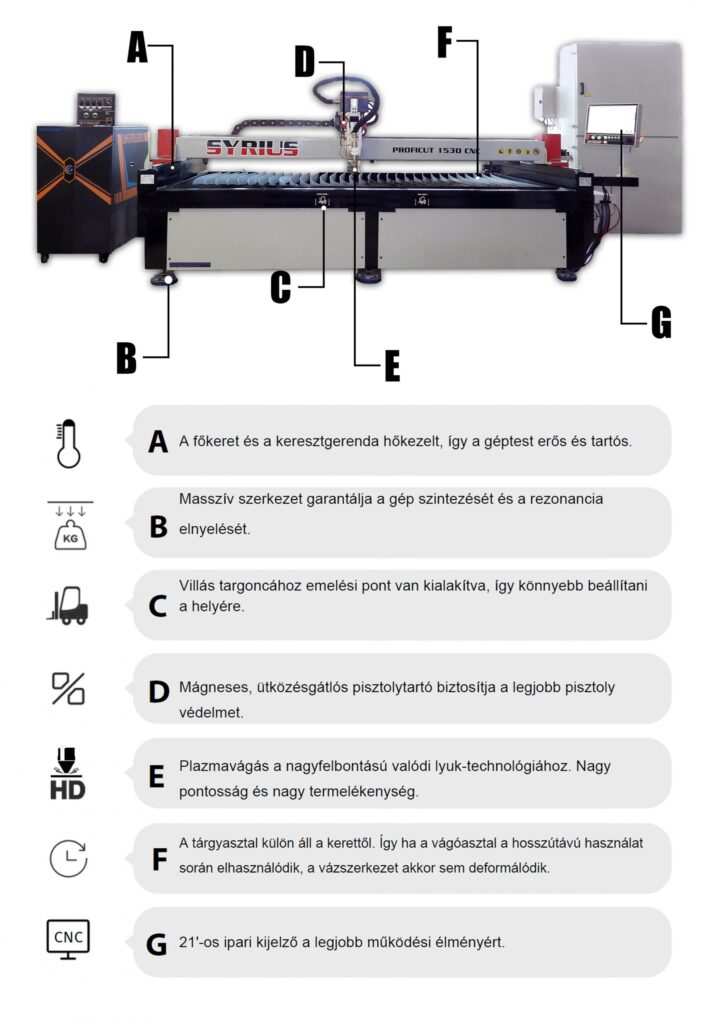

SYRIUS PROFICUT 1530 CNC finomsugaras plazmavágó asztal
RÖVID LEÍRÁS
A SYRIUS PROFICUT 1530 egy csúcskategóriás HD (High Definition) CNC plazmavágó asztal, amelyet kifejezetten ipari sorozatgyártásra és nagy pontosságú vágási feladatokra fejlesztettek. A robusztus szerkezet, a nagy sebességű szervó meghajtás és a fejlett plazmatechnológia garantálja a kiváló vágási minőséget és a maximális termelékenységet.
A rendszer folyamatos, egész napos munkavégzésre készült, miközben csökkenti az üzemeltetési költségeket és minimalizálja az utómunkálatokat.
FŐ ELŐNYÖK
HD plazmavágási technológia
Extrém pontosság és tiszta vágási él
Magas termelékenység
Akár 3× gyorsabb vágás, mint lánggal
Alacsony üzemeltetési költség
Költséghatékonyabb, mint lézervágás
Plug & Play rendszer
Gyors telepítés, azonnali használat
Ipari kialakítás
Folyamatos, 24/7 üzemre tervezve
VÁGÁSI TECHNOLÓGIA
HD plazmavágás
Precíz, kis kúposságú vágás
Oxigén/levegő technológia
Tökéletes élminőség
ISO 3 minőségi tartomány
< 2° vágási szög
KIEMELT FUNKCIÓK
• Panasonic szervó meghajtás
• Spirális fogaskerék rendszer
• Fogasléces hajtás
• Nagy sebességű lineáris mozgás
• Automatikus pisztoly magasságállítás
• Független koordináta asztal
• Stabil váz – torzulásmentes működés
• Hőkezelt alkatrészek
• Maximális élettartam
TELJESÍTMÉNY
Vágási méret
3000 × 1500 mm
Sebesség
Akár 20 000 mm/perc
Pontosság
≤ 0,3 mm
Teljesítmény
3600 W
PLUG & PLAY HASZNÁLAT
A rendszer teljesen előre összeszerelve érkezik.
Szükséges:
• Sűrített levegő
• Megfelelő elektromos betáp
• Víz
• Targonca a telepítéshez
MŰKÖDÉSI FOLYAMAT
- Telepítse a szoftvert a számítógépre
- Konvertálja a DXF fájlokat NC formátumba
- Másolja az NC programot USB-re
- Töltse be a gépbe
- Indítsa el a vágást
VÁLASZTHATÓ ÁRAMFORRÁSOK
• SYRIUS PLASMA 200HD / 270HD
• Thermal Dynamics Ultra-Cut XT
PLASMA 270HD ELŐNYEI
• 100% bekapcsolási idő
• 15–270A tartomány
• HF pilot ívgyújtás
• Ajánlott vágás: 10–30 mm
• Max vágás: 64 mm
• Minimális kopóalkatrész használat
• Vízhűtéses pisztoly védelem
ULTRA-CUT XT TECHNOLÓGIA
• Diameter Pro furatvágás
• Nagy pontosság csavarkötésekhez
• 130–400A rendszerek
• Max vágás akár 100 mm
• Többféle gáz (O2, N2, Ar-H2)
ADATKEZELÉS
USB adatimport és export
NC fájl támogatás
Kompatibilis bármilyen plazmaáramforrással
KINEK AJÁNLJUK
• Ipari gyártóknak
• CNC plazmavágó üzemeknek
• Nagy volumenű termeléshez
• Precíziós alkatrész gyártáshoz
• Profi műhelyeknek
Műszaki adatok megjelenítése
| Vágási mód | HD plazmavágás |
| Vágási terület | 3000 x 1500 mm |
| Bemeneti feszültség | 110V / 220V |
| Frekvencia | 50 / 60 Hz |
| Teljesítmény | 3600 W |
| Meghajtás | Panasonic szervó motor |
| CNC vezérlés | IPC |
| Sebesség | 20 000 mm/perc |
| Pontosság | <= 0,3 mm |
| Magasságállítás | Automatikus |

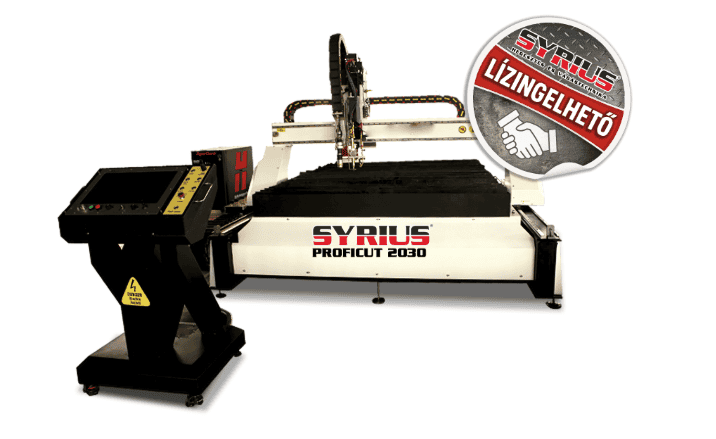

SYRIUS PROFICUT 2030 CNC finomsugaras plazmavágó és lángvágó asztal
RÖVID LEÍRÁS
A SYRIUS PROFICUT 2030 egy csúcstechnológiás CNC finomsugaras plazma- és lángvágó rendszer, amely a legmagasabb ipari elvárásoknak is megfelel. A Valódi Furat technológia és az Ultra-Cut rendszer kombinációja páratlan vágási minőséget, maximális pontosságot és automatizált működést biztosít.
A rendszer célja egyértelmű:
gyorsabb gyártás, alacsonyabb költségek, tökéletes minőség.
FŐ ELŐNYÖK
Finomsugaras plazmatechnológia
Extrém precíz, tiszta vágás
Valódi furat technológia
Tökéletes csavarfuratok utómunka nélkül
Teljesen automatizált rendszer
Minimális kezelői beavatkozás
Ultra-Cut XT technológia
Ipari szintű teljesítmény
Kombinált vágás
Plazma + láng egy gépben
VÁGÁSI TECHNOLÓGIA
Finomsugaras plazmavágás
Nagy pontosság, minimális kúposság
Lángvágás
Akár 150 mm vastagságig
Valódi furat (True Hole)
Precíz furatok automatikusan
VALÓDI FURAT TECHNOLÓGIA
A hagyományos plazmavágás legnagyobb problémája:
kisméretű furatoknál kúposság keletkezik.
A PROFICUT 2030 ezt megszünteti:
• Automatikus furatkialakítás
• Nincs szükség utófúrásra
• Pontos illeszkedés csavaroknál
Gyorsabb gyártás
Kevesebb utómunka
Nagyobb pontosság

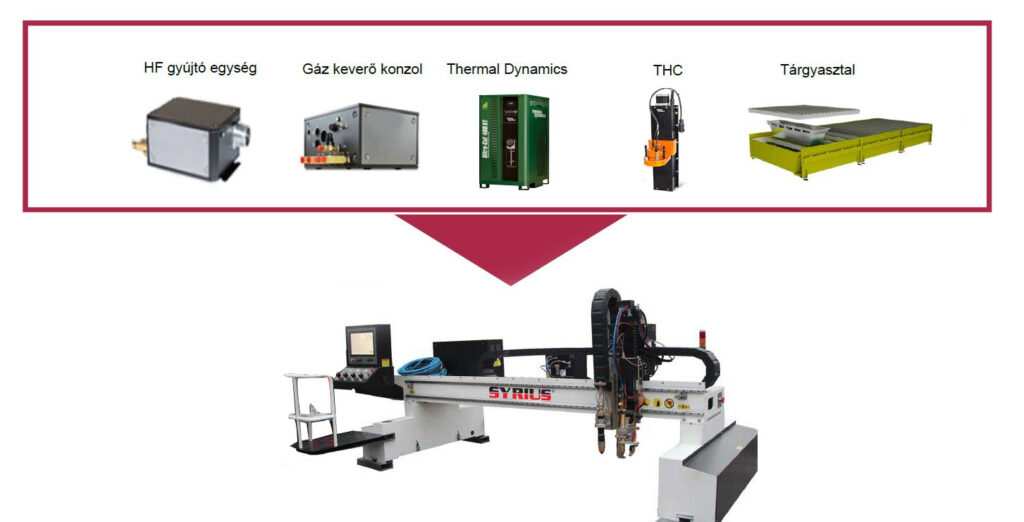

TELJES RENDSZER INTEGRÁCIÓ
A gép egy komplett, összehangolt rendszert alkot:
• CNC vezérlés
• Automatikus magasságállítás (THC)
• Gázkezelés és beállítás
• Plazma áramforrás (Thermal Dynamics)
Minden paraméter automatikusan optimalizált
TELJESÍTMÉNY
Mozgási sebesség
Akár 28 000 mm/perc
Vágási sebesség
Akár 12 000 mm/perc
Pontosság
± 0,08 mm
Vágási tartomány
Plazma: 0–45 mm
Láng: 0–150 mm
MECHANIKAI RENDSZER
• Panasonic szervó meghajtás
• Dual drive rendszer
• Spirális fogazás
• APEX hajtómű
• Lineáris sínrendszer
• Nagy stabilitás és pontosság
MŰKÖDÉS
- DXF fájl konvertálás NC formátumba
- Program átvitele USB-n
- Betöltés a CNC rendszerbe
- Vágás indítása
ADATKEZELÉS
USB adatimport és export
NC fájl támogatás
Kompatibilis bármilyen plazma áramforrással
ULTRA-CUT XT ELŐNYEI
• 130–400A rendszerek
• 100% bekapcsolási idő
• Precíz furatvágás (Diameter Pro)
• Kiváló minőség szénacélhoz és színesfémekhez
KINEK AJÁNLJUK
• Ipari gyártóknak
• CNC plazmavágó üzemeknek
• Szerkezetgyártóknak
• Nagy pontosságú alkatrész gyártáshoz
• Olyan cégeknek, ahol fontos a sebesség + minőség
Műszaki adatok megjelenítése
| Vágási mód | Finomsugaras plazma + láng |
| Vágási terület | 1,5×3,0 m / 2,0×3,0 m |
| Feszültség | 230V / 1 fázis |
| Pisztolyok | 1 plazma + 1 láng |
| Meghajtás | Panasonic szervó, dual drive |
| Hajtómű | APEX 1:25 |
| Magasság szabályozás | THC + kapacitív érzékelő |
| Vágási vastagság | Plazma: 0–45 mm / Láng: 0–150 mm |
| Vágási sebesség | 0–12 000 mm/perc |
| Mozgási sebesség | 0–28 000 mm/perc |
| Pontosság | ± 0,08 mm |
| Tűrés | ± 0,5 mm |
| CNC vezérlés | Thermal Dynamics iCNC |
| Szoftver | FastCam Pro |
SYRIUS MASTERCUT CNC finomsugaras plazmavágó asztal
RÖVID LEÍRÁS
A SYRIUS MASTERCUT CNC finomsugaras plazmavágó asztal a legmagasabb ipari szintet képviseli a plazmavágás technológiájában. A HD plazmavágás és a DiameterPro (tökéletes furat) technológia kombinációja lehetővé teszi a lézervágáshoz közeli minőség elérését, miközben jelentősen alacsonyabb költséggel működik.
A teljesen integrált rendszer automatikusan optimalizál minden vágási paramétert, így gyorsabb gyártást, kevesebb hibát és minimális utómunkát biztosít.
FŐ ELŐNYÖK
HD plazmavágási technológia
Lézerközeli minőség, tiszta vágási él
DiameterPro technológia
Tökéletes csavarfuratok utómunka nélkül
Teljes automatizálás
Minimális kezelői beavatkozás
Extrém pontosság
±0,02 mm pozicionálási pontosság
Ipari teljesítmény
Folyamatos, nagy volumenű gyártás
VÁGÁSI TECHNOLÓGIA
HD finomsugaras plazmavágás
Nagy sebesség + precizitás
Lángvágás
Nagy vastagságokhoz
DiameterPro (True Hole)
Automatikus furatkialakítás
DIAMETERPRO – TÖKÉLETES FURAT
A hagyományos plazmavágás problémája:
kúpos, pontatlan furatok.
A MASTERCUT ezt megszünteti:
• Automatikus furatkialakítás
• Nincs szükség utófúrásra
• Pontos csavarillesztés
1:1 arányú furatvastagság
Lézervágás közeli minőség
INTELLIGENS RENDSZER
A gép egy teljesen integrált egység:
• CNC vezérlés
• Automatikus magasságkövetés
• Gáz- és árambeállítás
• Mozgásvezérlés
Minden paraméter automatikusan optimalizált
TELJESÍTMÉNY
Mozgási sebesség
Akár 30 000 mm/perc
Vágási sebesség
Akár 12 000 mm/perc
Pozicionálási pontosság
± 0,02 mm
MECHANIKAI FELÉPÍTÉS
• Panasonic szervó rendszer
• Dual drive meghajtás
• Hiwin lineáris sínek
• Spirális fogazás
• Shimpo hajtómű (Japán)
Maximális stabilitás + precizitás
TERMELÉKENYSÉG
• Akár 100% termelékenység növekedés
• 80%-kal rövidebb ciklusidő
👉 Több darab / nap
👉 Kevesebb állásidő
ULTRA-CUT XT RENDSZER
• 130–400A rendszerek
• 100% bekapcsolási idő
• Diameter Pro furat technológia
• Többféle gáz kompatibilitás
MŰKÖDÉS
- DXF fájl konvertálás NC-re
- Program másolása USB-re
- Betöltés a CNC rendszerbe
- Vágás indítása
ADATKEZELÉS
USB adatimport / export
NC fájl támogatás
Kompatibilis külső plazma áramforrásokkal
KINEK AJÁNLJUK
• Nagyipari gyártóknak
• CNC plazmavágó üzemeknek
• Lézervágás alternatívát keresőknek
• Nagy pontosságú alkatrész gyártáshoz
• Automatizált gyártásra
Műszaki adatok megjelenítése
| Vágási mód | HD plazma + láng |
| Vágási méret | 2–5 m szélesség, min. 3 m hossz |
| Feszültség | 230V / 1 fázis |
| Pisztolyok | Plazma + láng |
| Meghajtás | Panasonic szervó, dual drive |
| Hajtómű | Shimpo 1:25 |
| Lineáris sínek | Hiwin |
| Magasság követés | THC + kapacitív érzékelő |
| Vágási sebesség | 0–12 000 mm/perc |
| Mozgási sebesség | 0–30 000 mm/perc |
| Pontosság | ±0,02 mm |
| Megmunkálási pontosság | ±0,5 mm |
| CNC vezérlés | Thermal Dynamics iCNC |
| Szoftver | FastCam Pro |
- Csővágó plazma CNC gép Típusok

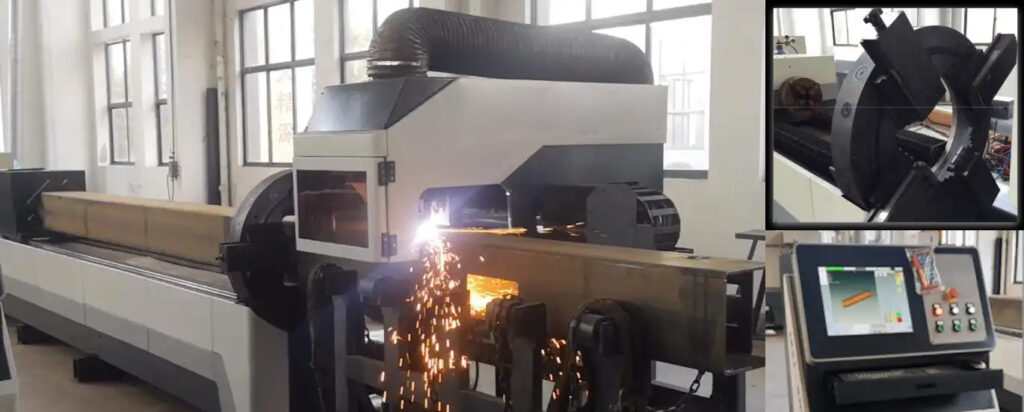

SYRIUS TUBECUT MINI CNC csőprofil plazmavágó gép
RÖVID LEÍRÁS
A SYRIUS TUBECUT MINI CNC csőprofil plazmavágó gép egy kompakt, költséghatékony megoldás kisebb átmérőjű csövek precíz és gyors megmunkálására. A két tengelyes CNC rendszer lehetővé teszi a csövek automatikus forgatását és vágását, így bonyolult alakzatok és furatok is egyszerűen elkészíthetők.
A modern vezérlés és a TubeMaster szoftver segítségével a gyártási folyamat gyorsabbá, pontosabbá és jelentősen hatékonyabbá válik.
FŐ ELŐNYÖK
Speciálisan csővágásra tervezve
Gyors és precíz profilvágás
Automatikus CNC vezérlés
Minimális kézi beavatkozás
Kompakt kialakítás
Kis helyen is elfér (0,6 m szélesség)
Magas pontosság
<0,3 mm vágási tűrés
Anyagoptimalizálás
Kevesebb hulladék, nagyobb profit
MŰKÖDÉS
CNC vezérelt csővágás
• Hosszanti mozgás
• Cső forgatás
• Automatikus vágási pálya
Komplex formák egyszerűen kivághatók
VÁGÁSI LEHETŐSÉGEK
• Kerek és négyszög csövek
• Furatok (kör, négyzet, speciális)
• Rés és kivágások
• Könyökcsatlakozások
Teljes csőmegmunkálás egy géppel
TELJESÍTMÉNY
Csőátmérő
30 – 120 mm
Csőhossz
3 – 15 méter
Vágási sebesség
Akár 8000 mm/perc
Pontosság
< 0,3 mm
MECHANIKAI FELÉPÍTÉS
• Precíziós fogasléc és fogaskerék
• Bolygóműves hajtás
• 3 pofás tokmány rendszer
• Stabil csőforgatás
Maximális pontosság hossz és forgás tengelyen
INTELLIGENS MAGASSÁGÁLLÍTÁS
HYD Arc Voltage THC rendszer
• Automatikus pisztoly magasság
• Deformált csövek kompenzálása
Stabil vágás minden helyzetben
CSŐADAGOLÁS
• Automatikus csővezetés
• Hosszabb darabok kezelése
👉 Nem kell elővágni az anyagot
TUBEMASTER SZOFTVER
Teljes automatizálás:
• 3D csőmodellek kezelése (STEP/STP)
• Automatikus vágási pálya generálás
• Terítékelés és optimalizálás
• G-kód generálás
👉 Kevesebb hiba, gyorsabb gyártás
ELŐNYÖK GYÁRTÁSBAN
• Gyorsabb gyártási idő
• Kevesebb anyagveszteség
• Automatizált folyamat
👉 Jelentős költségcsökkentés
ADATKEZELÉS
• CAD/CAM kompatibilis
• NC fájlok importálása
Egyszerű integráció meglévő rendszerbe
KINEK AJÁNLJUK
• Fémipari műhelyeknek
• Szerkezetgyártóknak
• Csőmegmunkáló üzemeknek
• Lakatosoknak
• Automatizált gyártásra
OPCIONÁLIS TARTOZÉKOK
• Füstelszívó rendszer
Műszaki adatok megjelenítése
| Feszültség | 220V, 1 fázis |
| Csőátmérő | 30 – 120 mm |
| Csőhossz | 3 – 15 m |
| Vágási sebesség | 0 – 8000 mm/perc |
| Mozgási sebesség | 0 – 8000 mm/perc |
| Pontosság | < 0,3 mm |
| Meghajtás | Fogasléc + bolygómű |
| Magasság szabályzás | HYD THC |
| Hőmérséklet | 1–38°C |
| Nyelv | HU (hamarosan), EN, stb. |
SYRIUS TUBECUT MIDI CNC Csőplazmavágó gép
RÖVID LEÍRÁS
A SYRIUS TUBECUT MIDI CNC csőplazmavágó gép egy nagyobb teljesítményű, precíziós csővágási megoldás, amely 30–250 mm átmérőjű csövek gyors és pontos megmunkálására lett tervezve. A fejlett szervóvezérlés és az intelligens CNC rendszer lehetővé teszi az összetett vágási feladatok automatizálását, minimális kézi beavatkozással.
A modern TubeMaster szoftverrel kombinálva a gyártási folyamat gyorsabbá, hatékonyabbá és költséghatékonyabbá válik.
FŐ ELŐNYÖK
Nagyobb kapacitás
Akár 250 mm csőátmérőig
Automatizált CNC működés
Gyors, ismételhető gyártás
Magas pontosság
Stabil és precíz vágás
Ferde vágás lehetőség
0–45° (opcionális)
Kompakt ipari megoldás
Kis helyigény, nagy teljesítmény
MŰKÖDÉS
Kéttengelyes CNC rendszer:
• Hosszanti mozgás
• Cső forgatás
Komplex vágási minták automatikusan
VÁGÁSI LEHETŐSÉGEK
• Kerek és négyszög csövek
• Furatok (kör, négyzet, speciális)
• Rés és kivágások
• Könyökcsatlakozások
• Ferde vágások (opcionális)
Teljes csőmegmunkálás egy géppel
TELJESÍTMÉNY
Csőátmérő
30 – 250 mm
Csőhossz
3 – 15 méter
Vágási sebesség
Akár 8000 mm/perc
Pontosság
< 0,3 mm
MECHANIKAI FELÉPÍTÉS
• Precíziós fogasléc és fogaskerék
• Bolygóműves hajtás
• Stabil csőforgató rendszer
• Nagy teherbírású kialakítás
Ipari stabilitás és hosszú élettartam
INTELLIGENS MAGASSÁGÁLLÍTÁS
HYD Arc Voltage THC rendszer
• Automatikus pisztoly magasság
• Deformált csövek kompenzálása
Egyenletes vágási minőség
TUBEMASTER SZOFTVER
Teljes automatizálás:
• 3D csőmodellek (STEP/STP)
• Automatikus vágási pálya generálás
• Terítékelés és optimalizálás
• G-kód generálás
Kevesebb hibalehetőség, gyorsabb munka
HATÉKONYSÁG
• Gyors csőbefogás különböző méretekhez
• Optimalizált anyagfelhasználás
• Ismételhető vágási minőség
Növeli a termelékenységet
ADATKEZELÉS
Egyszerű adatimport és -export
• CAD/CAM kompatibilis
• NC fájlok kezelése
Gyors integráció gyártási folyamatba
KINEK AJÁNLJUK
• Fémipari műhelyeknek
• Szerkezetgyártóknak
• Csőmegmunkáló cégeknek
• Lakatosoknak
• Félprofi és ipari felhasználásra
OPCIONÁLIS TARTOZÉKOK
• Füstelszívó rendszer
• Ferde vágópisztoly (0–45°)
Műszaki adatok megjelenítése
| Feszültség | 220V, 1 fázis |
| Teljesítmény | 800W |
| Csőátmérő | 30 – 250 mm |
| Csőhossz | 3 – 15 m |
| Vágási sebesség | 0 – 8000 mm/perc |
| Mozgási sebesség | 0 – 8000 mm/perc |
| Pontosság | < 0,3 mm |
| Magasság szabályzás | HYD THC |
| Kijelző | 7” LCD |
| Hőmérséklet | 1–40°C |
SYRIUS TUBECUT PRO CNC csőprofil plazmavágó gép
RÖVID LEÍRÁS
A SYRIUS TUBECUT PRO CNC csőprofil plazmavágó gép egy ipari kategóriás, 5 tengelyes CNC rendszer, amely komplex csővágási feladatok precíz és gyors elvégzésére lett tervezve. A fejlett mozgásvezérlés, a ferdevágási képesség és az intelligens szoftveres támogatás lehetővé teszi a bonyolult csőszerkezetek teljes automatizált megmunkálását.
A nagy átmérőtartomány és a kiváló pontosság miatt ideális választás sorozatgyártáshoz és nagy igénybevételű ipari felhasználásra.
FŐ ELŐNYÖK
5 tengelyes CNC rendszer
Komplex vágások automatizálása
Nagy átmérő tartomány
40–400 mm (600 mm opcionális)
Ferde vágás (BEVEL)
Akár 45°-os precíz vágások
Ipari pontosság
Megbízható, ismételhető minőség
Gyors működés
Akár 8000 mm/perc
MŰKÖDÉS
5 tengelyes CNC vezérlés:
• Hosszanti mozgás
• Cső forgatás
• Pisztoly döntés és forgatás
Bonyolult csőkapcsolatok automatikus vágása
VÁGÁSI LEHETŐSÉGEK
• Egyenes vágás
• Ferde (BEVEL) vágás
• Metszővonalas vágás
• Elágazó csövek kialakítása
• Furatok és hornyok
Teljes csőszerkezet gyártás egy géppel
TELJESÍTMÉNY
Csőátmérő
40 – 400 mm (600 mm opcionális)
Csőhossz
6000 mm (12000 mm opcionális)
Falvastagság
Akár 20 mm
Sebesség
8000 mm/perc
PRECÍZIÓ
Mozgási pontosság
0,3 mm
Lángvágás pontosság
0,5 mm
Plazmavágás pontosság
0,8 mm
Stabil, ipari minőség
FERDEVÁGÁS (BEVEL MODE)
• Kézi ferdevágás
• Automatikus ferdevágás
Tökéletes hegesztési előkészítés
INTELLIGENS MOZGÁSRENDSZER
Négyrudas pisztolymozgató rendszer
• Nagy mozgástartomány
• Stabil vágási szög
• Precíz vezérlés
Pontos vágás minden pozícióban
TUBEMASTER 5 TENGELYES SZOFTVER
• DXF fájl kezelés
• Automatikus vágási pálya
• Metszővonal számítás
• Komplex csőgeometriák
Minimális kezelői tapasztalat is elég
HATÉKONYSÁG
• Gyorsabb gyártás
• Rövidebb beállási idő
• Kevesebb selejt
• Alacsonyabb költség / darab
Nagyobb profit termelésben
MECHANIKA
• Precíziós tokmány rendszer
• Stabil csőbefogás
• Univerzális mozgás
Megbízható működés hosszú távon
KINEK AJÁNLJUK
• Ipari gyártóknak
• Csőszerkezet gyártóknak
• Építőipari cégeknek
• Élelmiszeripari berendezés gyártóknak
• Nagy volumenű gyártásra
Műszaki adatok megjelenítése
| Csőátmérő | 40 – 400 mm (600 mm opció) |
| Csőhossz | 6000 – 12000 mm |
| Tengelyek száma | 5 tengely |
| Sebesség | 8000 mm/perc |
| Falvastagság | max. 20 mm |
| Pontosság (mozgás) | 0,3 mm |
| Lángvágás pontosság | 0,5 mm |
| Plazmavágás pontosság | 0,8 mm |
| Feszültség | AC 230V |
| Belső feszültség | DC 24V |
SYRIUS TUBECUT MASTER CNC cső- és zártszelvény plazmavágó gép
RÖVID LEÍRÁS
A SYRIUS TUBECUT MASTER CNC cső- és zártszelvény plazmavágó gép egy ipari kategóriás, 5 tengelyes CNC rendszer, amely csövek és zártszelvények precíz, automatizált megmunkálására készült. A fejlett vezérlés és a kettős tokmányos rendszer lehetővé teszi a komplex vágási feladatok gyors és pontos kivitelezését, akár sorozatgyártásban is.
A robusztus felépítés, a nagy teljesítmény és az intelligens szoftveres támogatás garantálja a stabil működést és a kiemelkedő vágási minőséget.
FŐ ELŐNYÖK
Cső + zártszelvény egy gépben
Teljes szerkezetgyártás támogatása
5 tengelyes CNC rendszer
Komplex vágások automatizálása
Kettős tokmány technológia
Stabil befogás és pontos forgatás
Ipari teljesítmény
Nagy terhelésre tervezve
Nagy vágási hossz
Akár 16 méter
MŰKÖDÉS
5 tengelyes CNC vezérlés:
• Hosszanti mozgás
• Cső/zártszelvény forgatás
• Többtengelyes vágásvezérlés
Összetett szerkezeti elemek automatikus gyártása
VÁGÁSI LEHETŐSÉGEK
• Csővágás
• Zártszelvény vágás
• Egyenes és íves vágások
• Metszővonalas vágások
• Komplex alakzatok
Teljes acélszerkezet gyártás CNC-vel
TELJESÍTMÉNY
Csőméret
Max. 250 × 400 mm (zártszelvény)
Vágási hossz
Akár 16 m
Falvastagság
Akár 16 mm
Sebesség
Akár 8000 mm/perc
PRECÍZIÓ ÉS STABILITÁS
• Nagy merevségű váz
• Stabil mozgásvezérlés
• Magas ismétlési pontosság
Ipari szintű megbízhatóság
KETTŐS TOKMÁNY RENDSZER
• Aszinkron befogás
• Szinkron hajtás
Maximális stabilitás hosszú anyagoknál is
INTELLIGENS MAGASSÁGÁLLÍTÁS
Auto THC rendszer
• Ívfeszültség alapú szabályzás
• Ütközésgátló
Egyenletes vágási minőség minden helyzetben
CNC VEZÉRLÉS
A rendszer teljes automatizálást biztosít:
• Többtengelyes koordináció
• Motorvezérlés
• Precíz mozgásvezérlés
A gép minden egysége összehangoltan működik
3D SZOFTVER TÁMOGATÁS
• 3D modellezés
• Automatikus pályatervezés
• Optimalizált vágási útvonal
Gyorsabb beállítás, kevesebb hiba
HATÉKONYSÁG
• Gyorsabb gyártási ciklus
• Kevesebb selejt
• Alacsonyabb költség / darab
Növeli a termelékenységet
KINEK AJÁNLJUK
• Acélszerkezet gyártóknak
• Ipari kivitelezőknek
• Cső- és zártszelvény feldolgozóknak
• Nagy volumenű gyártásra
Műszaki adatok megjelenítése
| Típus | TUBECUT MASTER |
| Vágási mód | Plazma |
| Tengelyek | 5 tengely |
| Feszültség | 220V, 1 fázis |
| Teljesítmény | 8–20 kW |
| Kijelző | 15,5” |
| Vágási sebesség | 0–8000 mm/perc |
| Mozgási sebesség | 0–12000 mm/perc |
| Forgási sebesség | 0–10000 mm/perc |
| Csőméret | max. 250 × 400 mm |
| Vágási hossz | max. 16 m |
| Falvastagság | max. 16 mm |
Hatékony hegesztés- és vágástechnikai megoldások
Copyright © 2026
